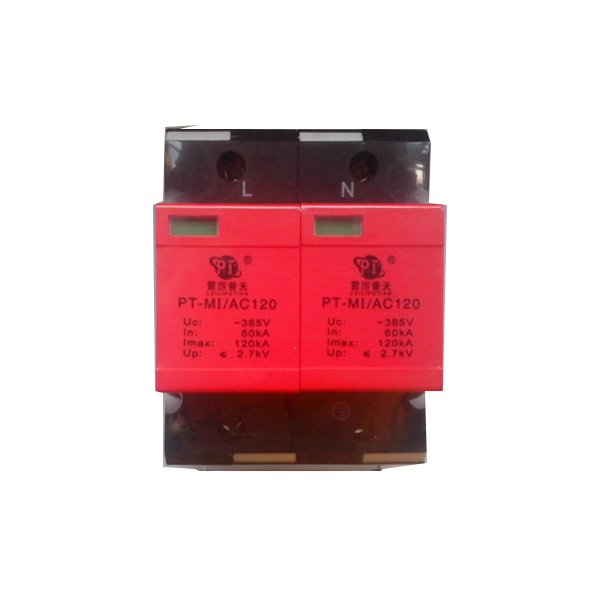

单相电源防雷模块PT-MI2AC120

您的当前位置: 首 页 >> 产品中心 >> 电源防雷模块系列

单相电源防雷模块PT-MI2AC120

  • 所属分类:电源防雷模块系列

  • 点击次数:
  • 发布日期:2018/04/24
  • 在线询价
详细介绍

产品名称:单相电源防雷模块

产品型号:PT-MI/2AC120

主要用途:

单相电源防雷模块主要用于气象、交通、通信、邮电、计算机网络、电力、住宅、铁路等领域,起防雷防浪涌保护作用。

主要特点:

◆模块式设计,更换方便,外型美观

◆采用温控断路技术,避免火灾发生

◆(S型)带远程告警装置,方便远程监视

◆选用进口优质元器件,高可靠质量保证

◆有工作、故障指示

◆响应时间快

◆通流容量大

◆残压低

◆安装方便,维护简单



工作原理:

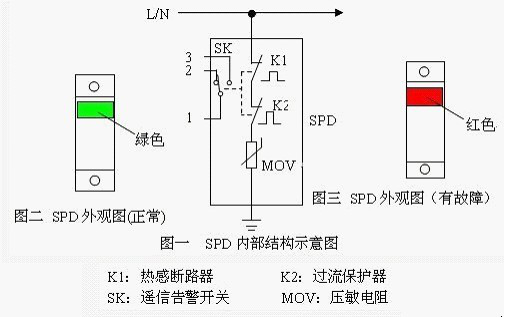

SPD并联于线路(L/N)与大地之间,在正常工作电压情况下,MOV处于高阻状态,相当于线路对地开路,不影响线路正常工作。故障显示窗口呈绿色,如图一所示。

当线路由于雷电或开关操作出现瞬时脉冲过电压时,防雷模块在纳秒级时间内迅速导通,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响用户供电。

当防雷模块长期工作在超负荷工作状态,其性能劣化而发热到一定温度,模块中的热感断路器(K1)(如图二所示)会自动断开避雷模块回路,保护电源电路工作不受影响,防止火灾发生。

当线路感应过大雷电流时,过流断路器(K2)迅速断开,防止SPD爆炸。K1或K2动作后,SPD内脱扣装置动作,使故障显示窗口显示红色(如图三所示),提醒用户更换SPD模块,同时,脱扣装置带动遥信告警开关(SK)动作,输出故障告警信号。



型号、技术参数:



型号

标称通流(KA)

最大通流容量(KA)

工作电压(V

最大持续工作电压UcV

响应时间(ns)<

保护水平UpkV)<

连接方式

外形尺寸(mm

PT-MI/2AC120

60

120

220

385/420

25

2.5

压线端子

90*68*72

安装方法:

1、接线图如安装接线图所示。

2、电源连接导线用不小于10mm2的多股铜线,接地线用不小于16mm2的多股铜线。连接线应尽量的短、直、粗。

3、防雷器前端应串联合适的熔断器或空开。




安装注意事项:

1、安装时必须断开电源,严禁带电操作,连接导线必须符合要求。

2、安装完毕后将防雷模块插入到位,检查工作是否正常。

3、当防雷器的模块故障显示窗口指示红色时(遥信端子输出告警信号),则表示防雷器发生故障,应及时更换。
