单相电源防雷箱PT-XBS220-80

您的当前位置: 首 页 >> 产品中心 >> 电源防雷箱系列

单相电源防雷箱PT-XBS220-80

  • 所属分类:电源防雷箱系列

  • 点击次数:
  • 发布日期:2018/04/24
  • 在线询价
详细介绍

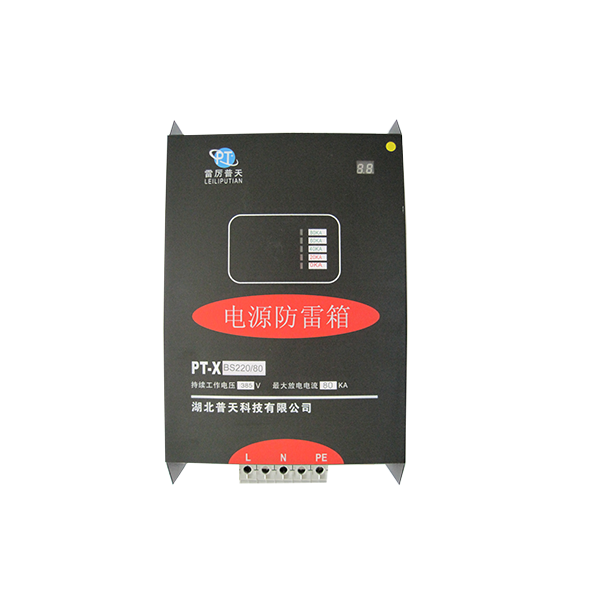

产品名称:单相电源防雷箱

产品型号:PT-XBS220/80

主要用途:

   单相电源防雷箱主要用于气象、交通、邮电、通信、计算机网络、电力、住宅、铁路等领域,起防雷防浪涌保护作用。

产品特点:

◆选用最先进、最严格的检验检测方法,高可靠质量保证

◆防雷单元采用模块式设计,更换方便

◆采用温控断路技术,避免火灾发生

◆保护功能强,设有自动断路器(短路、过流保护)

◆具有雷电计数,远程故障告警功能

◆响应速度快

◆通流容量大

◆残压低

◆安装方便、维护简单

工作原理:

在正常工作电压情况下,避雷模块(VDR)处于高阻状态,不影响电路正常工作,指示灯亮。

当线路由于雷击或开关操作出现瞬时脉冲过电压时,避雷器模块在纳秒级时间内迅速导通,将过电压短路到大地泄放,当该脉冲过电压消失后,避雷模块又自动恢复高阻状态,不影响用户供电。

当某相脉冲过电压太大,通流容量超过额定值,使避雷模块被击穿,或频繁过电压引起避雷模块击穿时,对应相自动断路器(ZK)会因过流而自动断开避雷模块回路,以保护电源电路工作不受影响,防止火灾。此时对应相指示灯会熄灭,指示对应相有故障。当零线自动断路器跳闸,所有指示灯熄灭。

当避雷模块长期工作在超负荷工作状态,其性能劣化而发热到一定温度,该模块中的热感断路器会自动断开避雷模块回路,保护电源电路工作不受影响,防止火灾。此时模块故障显示窗口呈红色,模块指示灯熄灭,指示模块故障,提醒用户及时更换。

技术参数:

型号

标称通流容量(kA

最大通流容量(kA

工作电压(V

最大持续工作电压UcV

响应时间(ns)<

保护水平UpkV)<

劣化指示

外形尺寸(mm

PT-XBS220/80

40

80

220

385/420

25

2.2

337*247*135

防雷箱的安装方法:

1)安装环境:室内温度:-40~80℃;相对湿度:0~95%,非冷凝。

2)海拔高度:0~3000米。箱体外型尺寸(mm):280×210×105

3)箱体安装:箱体为挂墙式结构

4)接线:避雷箱并连与网络中,安装在被保护设备的前端,电源线接自动断路器进线端,地线接箱中接地端,连接线用铜线且应尽量短,截面积不小于10mm2,接地线不小于16mm2,接地电阻小于5Ω。

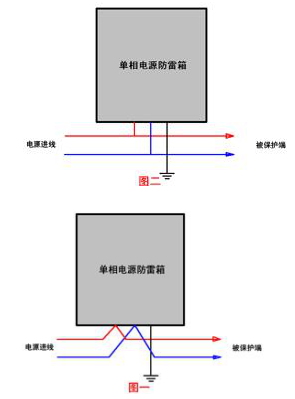

    5)对每相额定工作电流小于100A的场合,推荐采用图一所示的凯文接线方式;对每相额定工作电流大于100A的场合,则采用图二所示的直接接线方式,但应注意连接导线要尽量的短、直、粗。








安装维护注意事项:

1、工作环境:-40℃~+80   相对湿度:90 25℃)

2、安装时必须断开电源,严禁带电操作,连接导线必须符合要求。

3、安装完毕后要将自动断路器开关合上,且检查工作是否正常。

4、防雷箱无须特别维护,只需定期检查其连接是否有松动,状态指示是否正常。

5、当所有工作状态指示灯全亮时,表示防雷箱工作正常。有指示灯熄灭或防雷模块故障显示窗口显示红色时,表示防雷箱对应相防雷模块性能已劣化,应及时更换。
